Външната електроника, автомобилните модули, промишлените сензори и интелигентните устройства са изложени на все по-сурова среда. тежъкдъжд, почистване под високо-налягане, измиване-с гореща вода и проникване на прах могат да повредят вътрешните вериги, да намалят ефективността на уплътняването и да съкратят живота на продукта. Преди продуктите да влязат на пазара, производителите се нуждаят от надеждни лабораторни тестове, които пресъздават тези екстремни условия на околната среда по контролиран и повтарящ се начин.

Клиент от САЩ наскоро сподели положителна обратна връзка след дългосрочно-използване на LIB Камера за лабораторна климатична симулация (IPX9): „Използвахме камерата много пъти и тя продължава да работи правилно. Оценявам, че протегнахте ръка, тук всичко е наред.“Клиентът е използвал системата за многократно водоустойчиво валидиране, демонстрирайки дългосрочната-оперативна стабилност и надеждност на камерата в реални тестови среди.

Тази статия обяснява какво представлява камера за лабораторна климатична симулация (IPX9), как работи, кои международни стандарти следва и защо се използва широко за изпитване на водоустойчивост при висока-температура и високо{2}}налягане в автомобилостроенето, електрониката, космическите и промишлени приложения.

1. Защо е важно изпитването на климатична симулация IPX9?

A Камера за лабораторна климатична симулация (IPX9) е специализирана система за изпитване на околната среда, предназначена да оцени колко добре корпусите на продукта издържат на висока-температура и излагане на вода под високо-налягане. За разлика от обикновените тестове за водоустойчивост, тестването на IPX9 симулира тежко промишлено почистване и работна среда на открито с използване на гореща вода до +88 степен и налягане на пръскане между 8000–10000 kPa.

Съвременните продукти често работят при дъжд, кал, пръски по пътя, влажна среда и промишлени{0}}условия на измиване. Ако водата навлезе в корпуса, това може да причини корозия, късо съединение, неизправност на сензора или повреда на изолацията. Лабораторната симулация IPX9 помага на производителите да идентифицират слабостите на уплътнението, преди продуктите да достигнат до клиентите.

Оборудването е проектирано в съответствие с основните международни стандарти, включително IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 и IEC 60068-2-68, осигурявайки световно признато съответствие с тестовете.

2. Къде се използва камера за лабораторна климатична симулация (IPX9)?

Камерите IPX9 се използват широко в индустрии, изискващи стриктна защита на корпуса и валидиране на екологичната надеждност.

Типичните приложения включват:

① Автомобилни ECU и батерийни системи

② Охранителни камери и устройства за външно наблюдение

③ LED системи за улично осветление и трафик

④ Индустриални конектори и контролни панели

⑤Потребителска електроника и комуникационни устройства

⑥Аерокосмически електрически модули

⑦Храни{0}}преработвателно и фармацевтично оборудване, изискващо канализация с гореща{1}}вода

Тези условия симулират реални{0}}околни среди, като автоматични системи за миене на превозни средства, пръски по пътя при скорост на магистрала, почистване на промишлена канализация и излагане на буря.

3. Предимства в сравнение с изпитването при естествени валежи

Тестването на естествените валежи е трудно да се контролира, тъй като метеорологичните условия непрекъснато се променят. Интензивността на дъжда, температурата на водата, посоката на вятъра и влажността на околната среда варират всеки ден, което прави резултатите непоследователни и трудни за повторение.

Камера за лабораторна климатична симулация IPX9 решава тези проблеми, като осигурява стабилни и програмируеми условия за изпитване. Инженерите могат точно да контролират: температура на водата, налягане на пръскане, ъгъл на пръскане, продължителност на теста, скорост на въртящата се маса, дебит на водата.

Например, налягането при проливен дъжд в природата обикновено е под 10 kPa, докато тестването на IPX9 достига до 10 000 kPa при вода с висока -температура. Това създава много по-строга и повторяема водоустойчива среда за валидиране, отколкото тестването на експозиция на открито.

В сравнение с полеви тестове, лабораторната симулация значително съкращава циклите на разработка на продукта, като същевременно подобрява ефективността на сертифицирането и повторяемостта на тестовете.

Популярни водоустойчиви и прахоустойчиви камери за лабораторна климатична симулация



Камера за лабораторна климатична симулация (IPX9)

IP69K камера за изпитване на дъжд

MIL‑STD‑810 камера за воден дъжд

IPX7 IPX8 Тестово оборудване за потапяне във вода

UL апарат за изпитване на дъжд

IP66k камера за изпитване на дъжд

Камера за лабораторна климатична симулация LIB (IPX9) съчетава циркулация на вода под високо{1}}налягане, прецизно регулиране на температурата, автоматизиран контрол на пръскането и интелигентно наблюдение в една интегрирана водоустойчива система за тестване.

Оборудването използва помпена система с високо{0}}налягане за подаване на вода при 8000–10000 kPa през четири дюзи за пръскане от-неръждаема стомана, разположени на 0 градуса, 30 градуса, 60 градуса и 90 градуса. По време на изпитването платформата се върти непрекъснато с 5 ± 1 r/min, за да осигури пълно покритие на заграждението от различни посоки.

Интелигентна PID контролна система непрекъснато регулира водното налягане, дебита и температурата. Електромагнитната технология за контрол на потока на LIB поддържа стабилност на налягането в рамките на ±0,01 kPa, помагайки на лабораториите да постигнат силно повтарящи се водоустойчиви условия за тестване.

Отоплителната система повишава температурата на водата до +88 градуса, симулирайки промишлени почистващи среди с висока-температура, които обикновено се срещат в автомобилни фабрики и храни-системи за преработка.

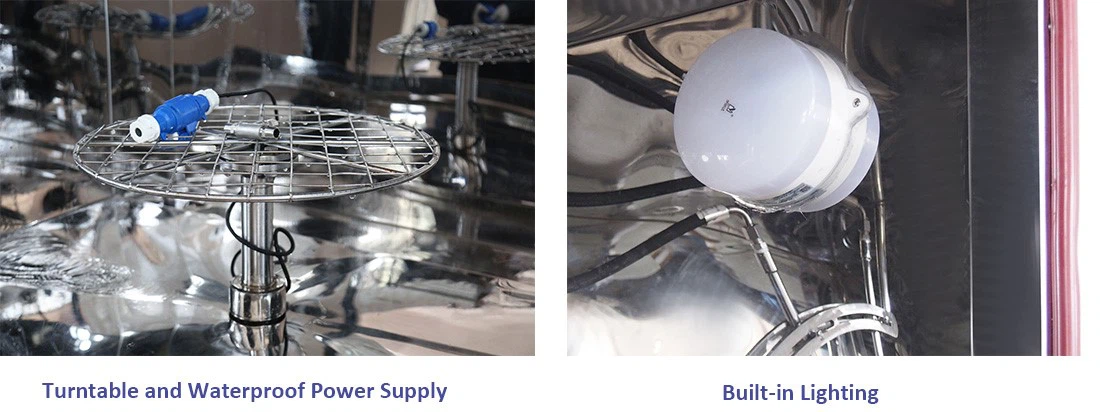

Оборудването включва още:

① Водоустойчиво захранване за-функционално тестване на живо

② LED осветление за наблюдение

③ Голям прозорец за наблюдение със система за чистачки

④ Система за филтриране и рециклиране на вода- със затворен цикъл

⑤ Автоматично регистриране на данни и USB/Ethernet експортиране

Системата за циркулация на водата със затворен -контур филтрира и рециклира водата по време на тестване, като намалява консумацията на вода с до 80%, като същевременно поддържа стабилно налягане и температура на пръскане.

1. Стандартен цикъл на изпитване IEC 60529 IPX9K

IEC 60529 IPX9K е един от най-широко използваните стандарти за водоустойчиви корпуси за автомобилно и индустриално оборудване.

Стандартът изисква:

Основни параметри на камера за лабораторна климатична симулация LIB (IPX9):

3. Предимства на камерата за лабораторна климатична симулация на LIB по време на тестването на IPX9K

① Стабилност на налягане с висока точност

PID{0}}контролираната електромагнитна регулация на потока поддържа стабилно налягане на пръскане и постоянна сила на удара на водата през целия цикъл на изпитване.

② Много{0}}ъглово автоматизирано тестване на пръскане

Четири автоматични дюзи за пръскане и въртяща се въртяща се маса осигуряват пълно излагане на камерата без ръчно преместване.

③ Система-за спестяване на вода-затворен цикъл

Интегрираната система за филтриране и рециклиране намалява консумацията на вода с до 80% по време на непрекъснато тестване.

④ Тестване в реално{0}}време

Продуктите могат да останат под напрежение по време на тестване чрез водоустойчиви електрически интерфейси за-проверка на функцията на живо.

⑤ Международна поддръжка за сертифициране

Автоматичното регистриране на данни опростява документацията за изискванията за сертифициране на IEC 60529, ISO 20653, DIN 40050-9 и JIS D0203.

Неотдавнашен инженер по надеждността, разработващ външни охранителни камери и пейзажни високоговорители, съобщи, че системата LIB IPX9 е „много полезна, като ни помага да разработим нови продукти за открито“, особено по време на -валидиране на водоустойчивост в реално време.

Q1: Може ли камерата да изпълнява множество IP водоустойчиви нива?

да Системите LIB поддържат IPX1–IPX9K тестване в една интегрирана камера с програмируемо превключване между различни режими на пръскане.

Q2: Могат ли продуктите да останат захранвани по време на тестване?

да Водоустойчивите захранващи интерфейси позволяват тестване под напрежение за камери, сензори, осветителни системи и автомобилна електроника.

В3: На кои международни стандарти отговаря камарата?

Камерата отговаря на IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 и IEC 60068-2-68.

Q4: LIB предоставя ли персонализирани размери на камерата?

да LIB поддържа персонализирани вътрешни размери, капацитет на натоварване на въртящата се маса, конфигурации на пръскане и функции за автоматизация според изискванията на клиента за тестване.

Q5: Колко време е доставката и техническата поддръжка?

LIB осигурява глобална доставка с доставка на резервни части обикновено в рамките на 7–15 дни. Англоезични -инженери предлагат 24/7 техническа поддръжка за инсталиране, калибриране, поддръжка и отстраняване на проблеми.

В6: Трудна ли е поддръжката?

Не. Рутинната поддръжка включва главно почистване на дюзите, проверка на филтъра, проверка на тръбите и почистване на електрически прах. Повечето инспекции изискват само няколко минути и спомагат за поддържане на дългосрочна-прецизност при тестване.

Камерата за лабораторна климатична симулация LIB (IPX9) предоставя много повече от обикновена симулация на дъжд. Той пресъздава изключително гореща-вода, високо-налягане и много-ъглови водоустойчиви среди с прецизно цифрово управление и пълно съответствие с международните стандарти. От автомобилна електроника до промишлено оборудване и потребителски устройства на открито, LIB помага на производителите да постигнат надеждни, повтарящи се и сертифицирани-готови тестове на корпуси.

Контакт LIB индустрияза да персонализирате решението си за камера за лабораторна климатична симулация (IPX9) и да подобрите вашето тестване за екологична надеждност днес.
